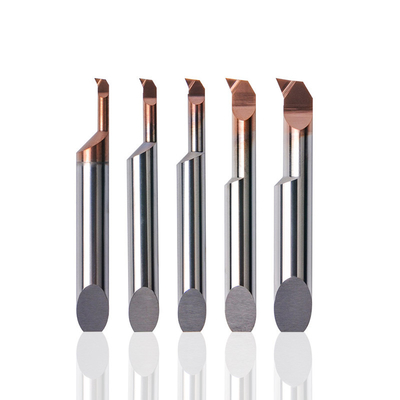

Εργαλείο κλειδώματος ακριβούς MBQR προφίλ για την ολοκλήρωση εσωτερικών τρυπών σε μίνι γύρισμα
Δορυφορικά εργαλεία
Δορυφορικά εργαλεία
Πεδίο εφαρμογής:
Το MBQR είναι ένα εσωτερικό εργαλείο τρύπανσης και διαμόρφωσης προφίλ που χρησιμοποιείται ευρέως για την ολοκλήρωση του εσωτερικού διαμόρφωσης προφίλ τρύπας σε μικρά στροφεία.Είναι ιδιαίτερα κατάλληλο για εργαλεία μηχανών όπως lathes CNC και centering μηχανές.
Σε αντίθεση με το στρογγυλό MPR, το MBQR διαθέτει σχεδιασμό κλίσης πίσω, καθιστώντας το συμβατό με φορητές εργαλείων ακριβείας.Η προηγμένη επικάλυψη νανομέτρου του σε υπερυψωμένο καρβίδιο βελτιώνει τόσο την ομαλότητα της επιφάνειας επεξεργασίας όσο και την αντοχή της στην φθορά.
Πληροφορίες για το προϊόν--- ΜΒQRΠροφίλΕργαλείο
- Υλικό εργαλείου:100% πρωτότυπο καρβίδιο βολφραμίου.
- Χρήση:Σχεδιασμένο για εσωτερική γεώτρηση και τελική επεξεργασία στροφής, κατάλληλο για μηχανομηχανές μικρού μεγέθους CNC και παρόμοια μηχανήματα.
- Σκληρότητα:HRA 91 ̇ 93.5
- Ακριβότητα:± 0,005 mm
- Επικάλυψη:Η ομαλή, λεπτή επιφάνεια του επικαλυμμένου καρβιδίου εξασφαλίζει εξαιρετική επιφάνεια.
- Βασικές διαφορές από το MPR:α. Πίσω κλίση, ενώ το MPR διαθέτει στρογγυλό ξύλο. β. Διαφορετικές επιλογές επικάλυψης. γ. Συμβατότητα με διάφορους φορείς εργαλείων.
- Βασικές διαφορές από το MBCR:Μικρότερη γωνία βύθισης της άκρης 22° σε σύγκριση με την 47° του MBCR.
- Παραγωγή εργαλείων:Οι ισχυρές μας ικανότητες Ε&Α και οι προηγμένοι εξοπλισμός μας επιτρέπουν να ανταποκριθούμε με συνέπεια στις διαφορετικές απαιτήσεις σας.
Όσον αφορά το τελικό προϊόν της MBQR, οι ειδικές πληροφορίες για το προϊόν είναι οι ακόλουθες:
| Ετικέτα: |
Να πνιγούμε |
| Αριθμός μοντέλου: |
Μέσο προφίλ MBQR |
| Προσαρμοσμένη υποστήριξη: |
OEM, ODM, OBM. |
| Κανονισμός: |
ISO |
| Τύπος προϊόντος: |
Μικρό εργαλείο με στερεό καρβίδιο |
| Υλικό: |
Καρβίδιο Βόλφραμ, 100% νέο υλικό. |
| Επικάλυψη: |
Να ορίζεται, με ή χωρίς επικάλυψη, Nano coating |
| Σκληρότητα: |
HRA 91 ~ 93.5 |
| Μακρότητα φλάουτου |
20,0 έως 35,0 mm |
| Χρώμα φλάουτα: |
Χάλκινο, ματ |
| Ακριβότητα: |
± 0,005 mm |
| Διάμετρος σκελετού: |
4.0 ~ 7.0 mm |
| Τύπος φράχτη |
κλίση πίσω άκρου |
| Πύργο κορυφής: |
R0.03-R0.20 |
| Κυρίως διαφορά με το MPR: |
α.Κλίση της πίσω άκρης, ενώ το MPR είναι στρογγυλό.
β.Διαφορετική επικάλυψη.
γ. κατάλληλο για διαφορετικούς φορείς εργαλείων. |
| Παραγγελία δείγματος: |
Αποδεκτό |
| Χρήση: |
Εσωτερική στροφή και τρυπήματα για τελική επεξεργασία |
| Υλικό εργαστηρίου: |
Χάλυβας, ατσάλι, χυτοσίδηρο κλπ. |
| Τύπος επεξεργασίας: |
Ημιεπεξεργασία/Επεξεργασία |
Χαρακτηριστικά του προϊόντος:
-
Δεν απαιτείται επαναπροσαρμογή: Εξάλειψη της ανάγκης επανακατατάταξης εργαλείων, μείωση του χρόνου και βελτίωση της αποδοτικότητας.
-
Ολοκληρωμένο σχεδιασμό βαρετού εργαλείου: Το εργαλείο τρύπανσης είναι ολοκληρωμένα σχηματισμένο και το μοναδικό σχεδιασμό φλάουτα τσιπ ελαχιστοποιεί την συσσώρευση τσιπ, βελτιώνοντας την αποτελεσματικότητα επεξεργασίας.
-
Στρίψιμο ακριβείας: Όλη η διαδικασία χρησιμοποιεί μια μηχανή εργαλείου πέντε αξόνων για τριβή ακριβείας, εξασφαλίζοντας υψηλή ακρίβεια της γωνίας r της άκρης του εργαλείου.Η άκρη κοπής παραμένει ομαλή κάτω από ένα μικροσκόπιο με μεγέθυνση 500x.
-
Εσωτερική ικανότητα ψύξης: Η σχισμή στο πλάι της κλίσης της ουράς, σε συνδυασμό με ένα κεντρικό μανίκι διακόπτη αποχέτευσης νερού, επιτρέπει αποτελεσματική εσωτερική ψύξη κατά τη διάρκεια της επεξεργασίας.
-

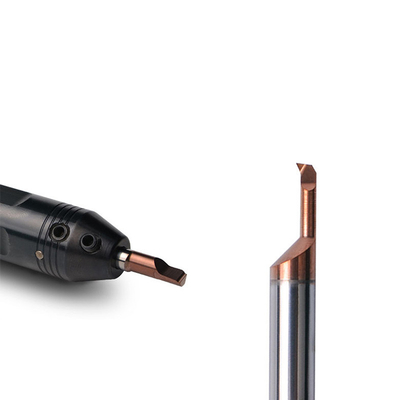

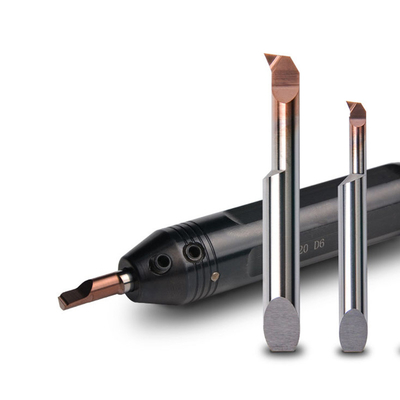

Σταθερή σύσφιξη: Οι ράβδοι τρύπανσης από στερεό καρβίδιο ευθυγραμμίζονται με ακρίβεια στον προσαρμογέα χρησιμοποιώντας μια καρφίτσα εντοπισμού, ενώ οι σφραγισμένοι σφραγιστές διασφαλίζουν αυξημένη σταθερότητα για άκαμπτη σύσφιξη.
-
Εύκολη αντικατάσταση εργαλείου: Αντικατάσταση εργαλείων του ίδιου τύπου με ευκολία μέσω της καρφίτσας θέσης, διατηρώντας το ίδιο συνολικό μήκος επέκτασης.
Προδιαγραφή του προϊόντος:
| Σχήμα |
Ελάχιστη διάμετρος τρύπας μηχανικής επεξεργασίας ((mm) ΦA |
ΦD |
r |
Α1 |
L2 |
F |
S |
JS25 |
AL25 |
| MBQR0406L02R003-D-(C) |
0.6 |
4 |
0.03 |
28 |
2 |
0.55 |
0.06 |
● |
● |
| MBQR0408L025R003-D-(C) |
0.8 |
4 |
0.03 |
28 |
2.5 |
0.75 |
0.08 |
● |
● |
| MBQR0410L04R005-D-(C) |
1.0 |
4 |
0.05 |
29 |
4 |
0.9 |
0.15 |
● |
● |
| MBQR0410L06R005-D-(C) |
1.0 |
4 |
0.05 |
31 |
6 |
0.9 |
0.15 |
● |
● |
| MBQR0412L04R005-D-(C) |
1.2 |
4 |
0.05 |
29 |
4 |
1.1 |
0.15 |
● |
● |
| MBQR0412L06R005-D-(C) |
1.2 |
4 |
0.05 |
31 |
6 |
1.1 |
0.15 |
● |
● |
| MBQR0415L05R005-D-(C) |
1.5 |
4 |
0.05 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L05R010-D-(C) |
1.5 |
4 |
0.10 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L08R005-D-(C) |
1. 5 |
4 |
0.05 |
33 |
8 |
1. 4 |
0.20 |
● |
● |
| MBQR0415L08R010-D-(C) |
1.5 |
4 |
0.10 |
33 |
8 |
1.4 |
0.20 |
● |
● |
| MBQR0418L05R005-D-(C) |
1.8 |
4 |
0.05 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L05R010-D-(C) |
1.8 |
4 |
0.10 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R005-D-(C) |
1.8 |
4 |
0.05 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R010-D-(C) |
1.8 |
4 |
0.10 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0421L06R005-D-(C) |
2.1 |
4 |
0.05 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L06R010-D-(C) |
2.1 |
4 |
0.10 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R005-D-(C) |
2.1 |
4 |
0.05 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R010-D-(C) |
2.1 |
4 |
0.10 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0426L08R005-D-(C) |
2.6 |
4 |
0.05 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R010-D-(C) |
2.6 |
4 |
0.10 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R015-D-(C) |
2.6 |
4 |
0.15 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R005-D-(C) |
2.6 |
4 |
0.05 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R010-D-(C) |
2.6 |
4 |
0.10 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R015-D-(C) |
2.6 |
4 |
0.15 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0431L10R005-D-(C) |
3.1 |
4 |
0.05 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L10R010-D-(C) |
3.1 |
4 |
0.10 |
35 |
10 |
2.8 |
0.50 |
● |
● |
MBQR0431L10R015-D-(C)
|
3.1 |
4 |
0.15 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R005-D-(C) |
3.1 |
4 |
0.05 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R010-D-(C) |
3.1 |
4 |
0.10 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| ΜΒQR0431L15R015-D-(C) |
3.1 |
4 |
0.15 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0441L12R005-D-(C) |
4.1 |
4 |
0.05 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R010-D-(C) |
4.1 |
4 |
0.10 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R020-D-(C) |
4.1 |
4 |
0.20 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R005-D-(C) |
4.1 |
4 |
0.05 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R010-D-(C) |
4.1 |
4 |
0.10 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R020-D-(C) |
4.1 |
4 |
0.20 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R005-D-(C) |
4.1 |
4 |
0.05 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R010-D-(C) |
4.1 |
4 |
0.10 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R020-D-(C) |
4.1 |
4 |
0.20 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0551L15R005-D-(C) |
5.1 |
5 |
0.05 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R010-D-(C) |
5.1 |
5 |
0.10 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R020-D-(C) |
5.1 |
5 |
0.20 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R005-D-(C) |
5.1 |
5 |
0.05 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R010-D-(C) |
5.1 |
5 |
0.10 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R020-D-(C) |
5.1 |
5 |
0.20 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R005-D-(C) |
5.1 |
5 |
0.05 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R010-D-(C) |
5.1 |
5 |
0.10 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R020-D-(C) |
5.1 |
5 |
0.20 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0661L15R005-D-(C) |
6. 1 |
6 |
0.05 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R010-D-(C) |
6.1 |
6 |
0.10 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R020-D-(C) |
6. 1 |
6 |
0.20 |
40 |
15 |
5.8 |
1. ,00 |
● |
● |
| MBQR0661L20R005-D-(C) |
6.1 |
6 |
0.05 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R010-D-(C) |
6. 1 |
6 |
0.10 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R020-D-(C) |
6.1 |
6 |
0.20 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R005-D-(C) |
6.1 |
6 |
0.05 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R010-D-(C) |
6.1 |
6 |
0.10 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R020-D-(C) |
6.1 |
6 |
0.20 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R005-D-(C) |
6.1 |
6 |
0.05 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R010-D-(C) |
6.1 |
6 |
0.10 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L30R020-D-(C) |
6.1 |
6 |
0.20 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0771L25R010-D-(C) |
7.1 |
7 |
0.10 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L25R020-D-(C) |
7.1 |
7 |
0.20 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R010-D-(C) |
7.1 |
7 |
0.10 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R020-D-(C) |
7.1 |
7 |
0.20 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| ●:Στο αποθεματικό (C): Υποστήριξη προσαρμογής εσωτερικού ψυκτικού JS25,AL25: κωδικός επίστρωσης |
Γιατί να μας επιλέξετε:
-
Τεχνική καινοτομία: Οι σύνθετες επιφάνειες και οι λειτουργικές δομές μπορούν να σχηματιστούν γρήγορα διατηρώντας την ακρίβεια.
-
Ταχύτητα επεξεργασίας: Οι σύντομοι κύκλοι παραγωγής και οι γρήγοροι χρόνοι παράδοσης εξασφαλίζουν ότι τηρούμε τις προθεσμίες με συνέπεια.
-
Ποιότητα του προϊόντος: Η υψηλή ποιότητα είναι εγγυημένη, με επίπεδα ακρίβειας που φτάνουν μέχρι 0,002-0,001 mm.
-
Σύστημα εμπιστευτικότητας: Τα μέτρα τριπλής εμπιστευτικότητας προστατεύουν τις πληροφορίες σας, προσφέροντας μεγαλύτερη ασφάλεια κατά τη διάρκεια της διαδικασίας ελέγχου.
-
Πλήρως Εξοπλισμένοι: Διαθέτουμε εξαιρετικές δυνατότητες επεξεργασίας, πολλαπλές γραμμές παραγωγής, προηγμένο εξοπλισμό και επαγγελματικές εγκαταστάσεις υποστήριξης.
-
Αξιοτέλεια: Η εύλογη σχεδίαση και η επιλογή υλικών μας επιτρέπουν να σας προσφέρουμε ανταγωνιστικές τιμές, βοηθώντας σας να εξασφαλίσετε πιο ευνοϊκές τιμές για προϊόντα της ίδιας ποιότητας.
Επιθεώρηση ποιότητας
1- Ανίχνευση προβολέα.
2.ZOLLER ανίχνευση
3- Ελβετική άκρη.
4.Γερμανική ανίχνευση διαφορών στη διαδικασία σφυρηλάτησης
5Ανίχνευση παθητικοποίησης άκρων
6Χωρίς πυρήνα
Γενικές ερωτήσεις
Ε: Παράγετε ειδικά εργαλεία κοπής;
Α: Ναι, ειδικευόμαστε στην κατασκευή εξατομικευμένων κοπτών και μεταφράζουμε την πιο περίπλοκη ιδέα κοπής στην πραγματικότητα.Τα εργαλεία που κατασκευάζονται από εμάς σχεδιάζονται και προσαρμόζονται για διάφορες απαιτητικές εφαρμογές και ποικίλα υλικά!
Ε2:Αποδέχεστε χαμηλό όγκο για παραγγελία δειγμάτων; Και ποια είναι η MOQ σας για ειδικά εργαλεία;
Α: Ναι, το κάνουμε. Για παραγγελία δείγματος, η MOQ ενός τεμαχίου γίνεται αποδεκτή, και ο χρόνος προετοιμασίας δείγματος είναι 2-3 ημέρες. Μπορεί να διαπραγματευθεί για ειδικές απαιτήσεις.
Ε3:Αν θέλουμε να συνεργαστούμε μαζί σας, είναι δυνατόν να αποκτήσουμε εμπιστευτικότητα;
Α: Φυσικά, όλες οι πληροφορίες σας, συμπεριλαμβανομένων των πληροφοριών της εταιρείας, των σχεδίων, των λεπτομερειών PO θα διατηρούνται εμπιστευτικές, μπορούμε να υπογράψουμε NDA αν θέλετε (συμφωνία μη αποκάλυψης).
Ε4: Ποιοι είναι οι όροι πληρωμής σας;
Α: T / T 30% ως προκαταβολή και 70% ισορροπία πριν από την παράδοση. Θα σας δείξουμε τις φωτογραφίες των προϊόντων και των πακέτων πριν πληρώσετε το υπόλοιπο.
Q5Τι γίνεται με το πακέτο;
Α: Χρησιμοποιούμε πλαστικά κουτιά για να συσκευάσουμε τα προϊόντα μας, και το γεμάτο πλαστικό είναι ανθεκτικό σε κρούσματα και μεταφέρεται σε κουτιά. επίσης Μπορεί να κάνει όπως χρειάζεστε και εξαρτάται από τα σχήματα του προϊόντος.
Ε6: WΠού είμαστε;
Α:Είμαστε εγκατεστημένοι στην επαρχία Guangdong της Κίνας, ξεκινάμε από το 2010, πουλάμε στη Δυτική Ευρώπη ((10.00%), Βόρεια Αμερική ((20.00%), Ανατολική Ευρώπη ((20.00%), Νοτιοανατολική Ασία ((40.00%), Αφρική ((10.00%).Υπάρχουν συνολικά περίπου 51-100 άτομα στο εργοστάσιό μας.
Q7Μπορείτε να στείλετε τα προϊόντα στον μεταφορέα μας στην Κίνα;
Α: Ναι, αν έχετε μεταφορέα στην Κίνα, θα χαρούμε να σας στείλουμε τα προϊόντα.
